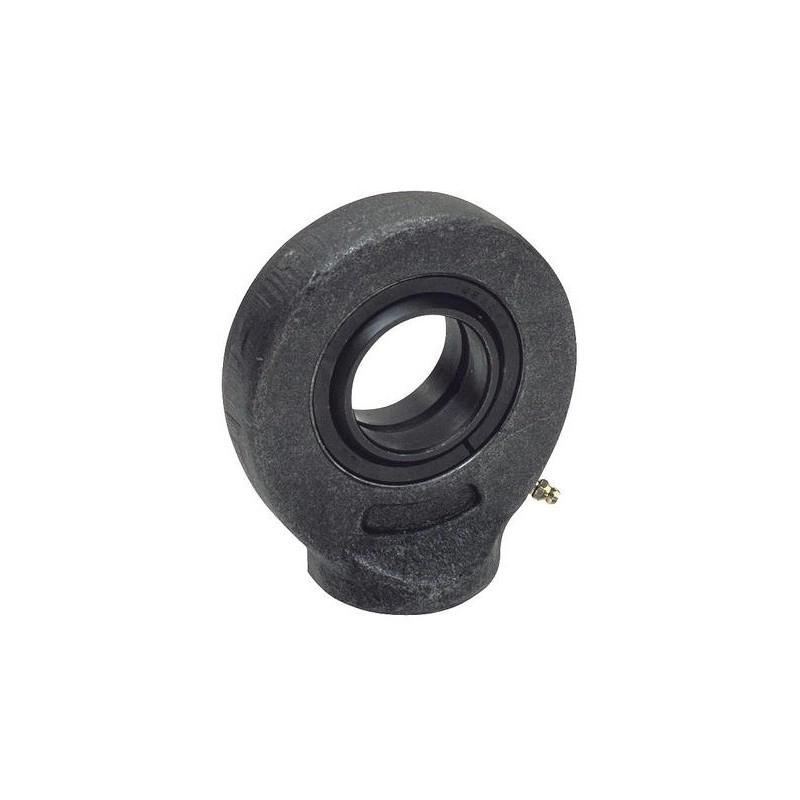

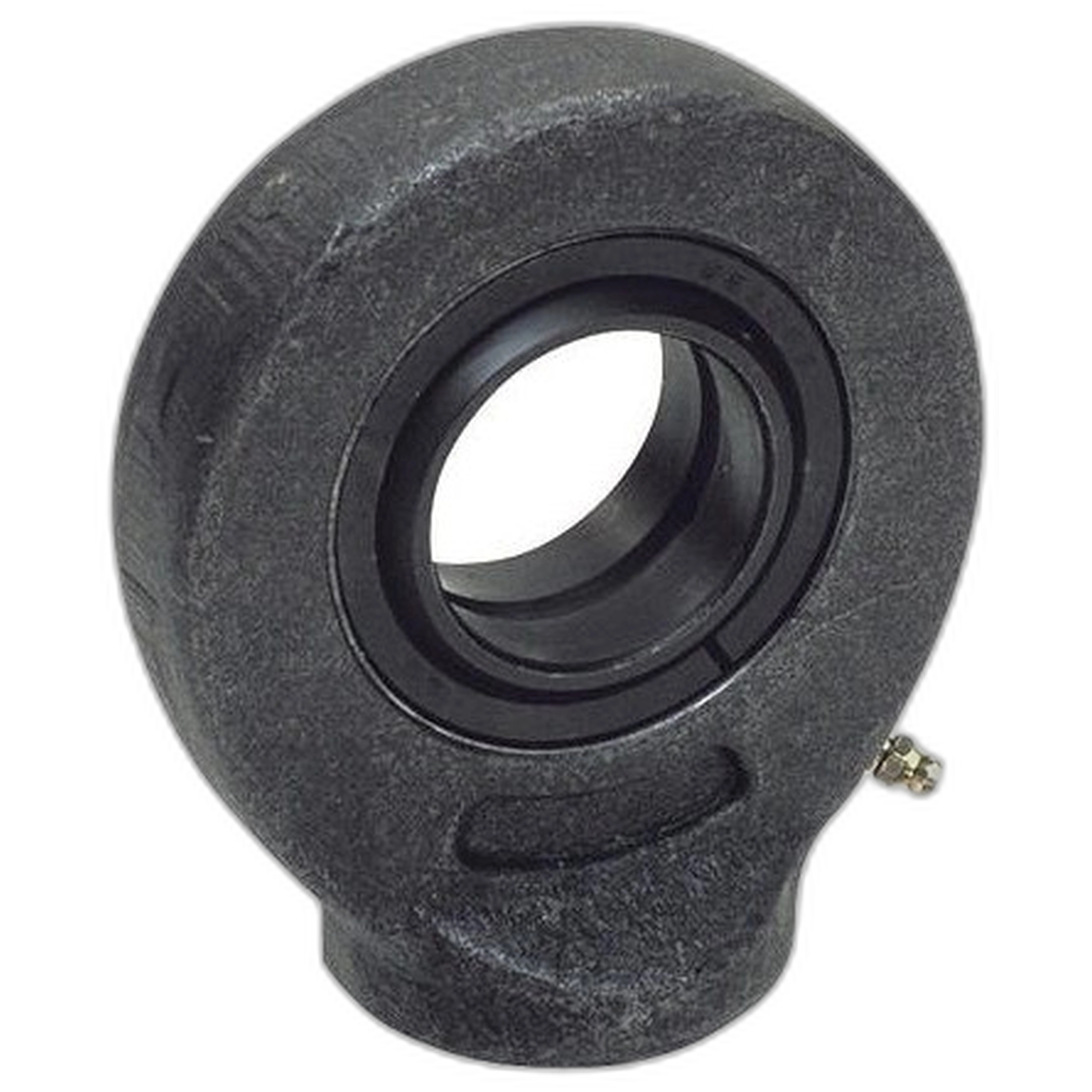

Końcówka siłownika 10 mm z kołkiem

Końcówka siłownika 10 mm z kołkiem to końcówka przegubowa przeznaczona do połączenia tłoczyska siłownika z elementem maszyny. Umożliwia przenoszenie siły przy niewielkich odchyleniach kątowych, dlatego należy ją dobierać według średnicy, gwintu, wymiarów montażowych i obciążenia.

Najważniejsze cechy

• Kołek montażowy w zestawie
• Obciążenie dynamiczne: 8,15 kN
• Obciążenie statyczne: 15,6 kN
• Maksymalny kąt wychylenia: 24°

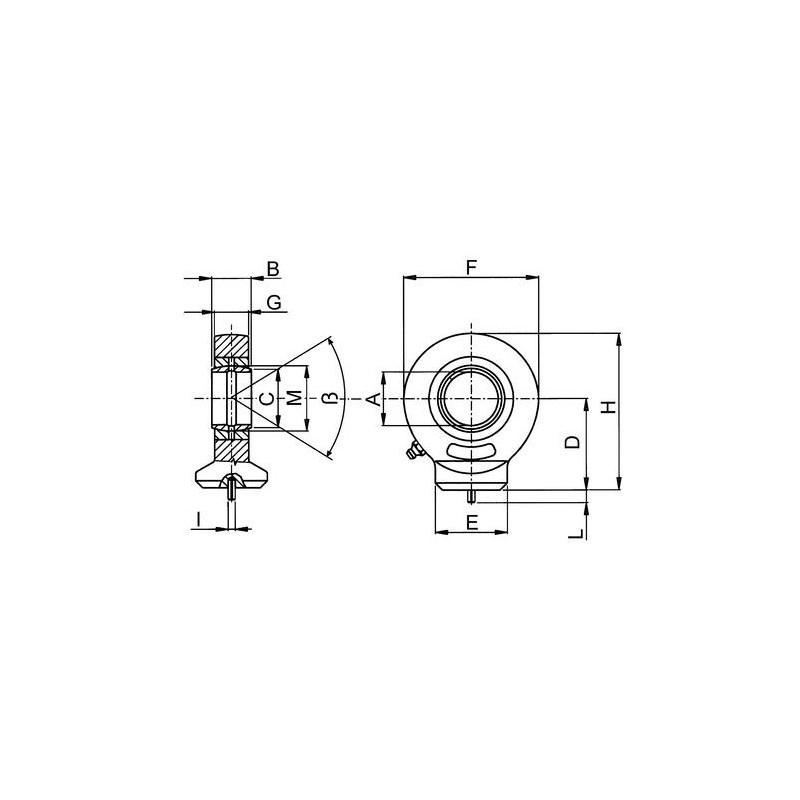

• Wymiary montażowe: A: 10 mm, B: 9 mm, C: 13 mm, D: 24 mm, E: 15 mm, F: 29 mm

Parametry techniczne

• Obciążenie dynamiczne: 8,15 kN
• Obciążenie statyczne: 15,6 kN
• Maksymalny kąt wychylenia: 24°
• Wymiar A: 10 mm
• Wymiar B: 9 mm
• Wymiar C: 13 mm
• Wymiar D: 24 mm
• Wymiar E: 15 mm
• Wymiar F: 29 mm
• Wymiar G: 7 mm
• Wymiar H: 38,500 mm
• Wymiar I: 3 mm
• Wymiar L: 6 mm
• Wymiar M: 16 mm

Ważne informacje

• Przed zakupem porównaj gwinty, wymiary, ciśnienie robocze i sposób montażu z wymienianą częścią.
