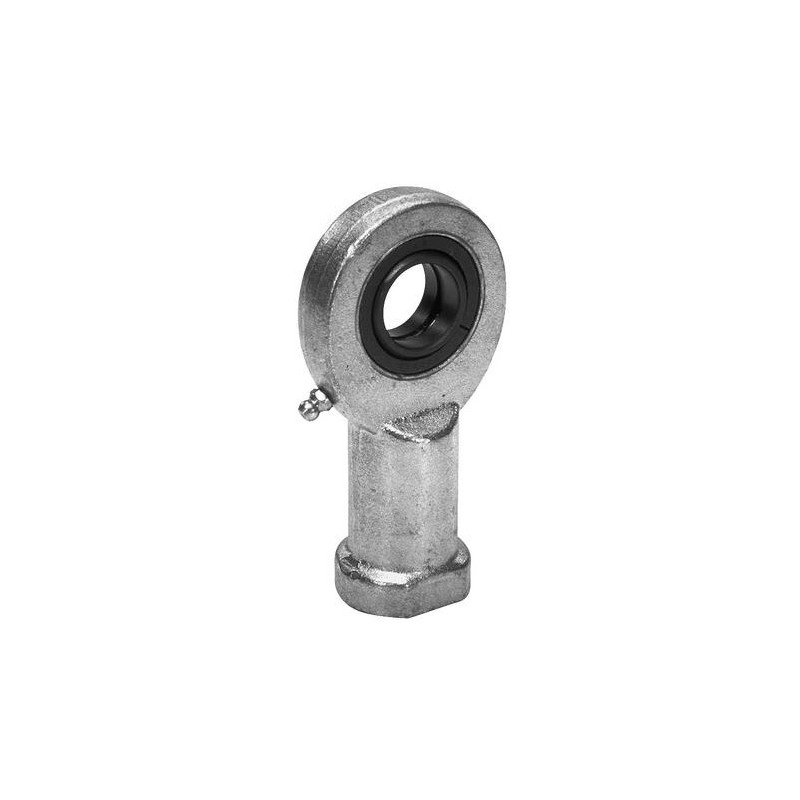

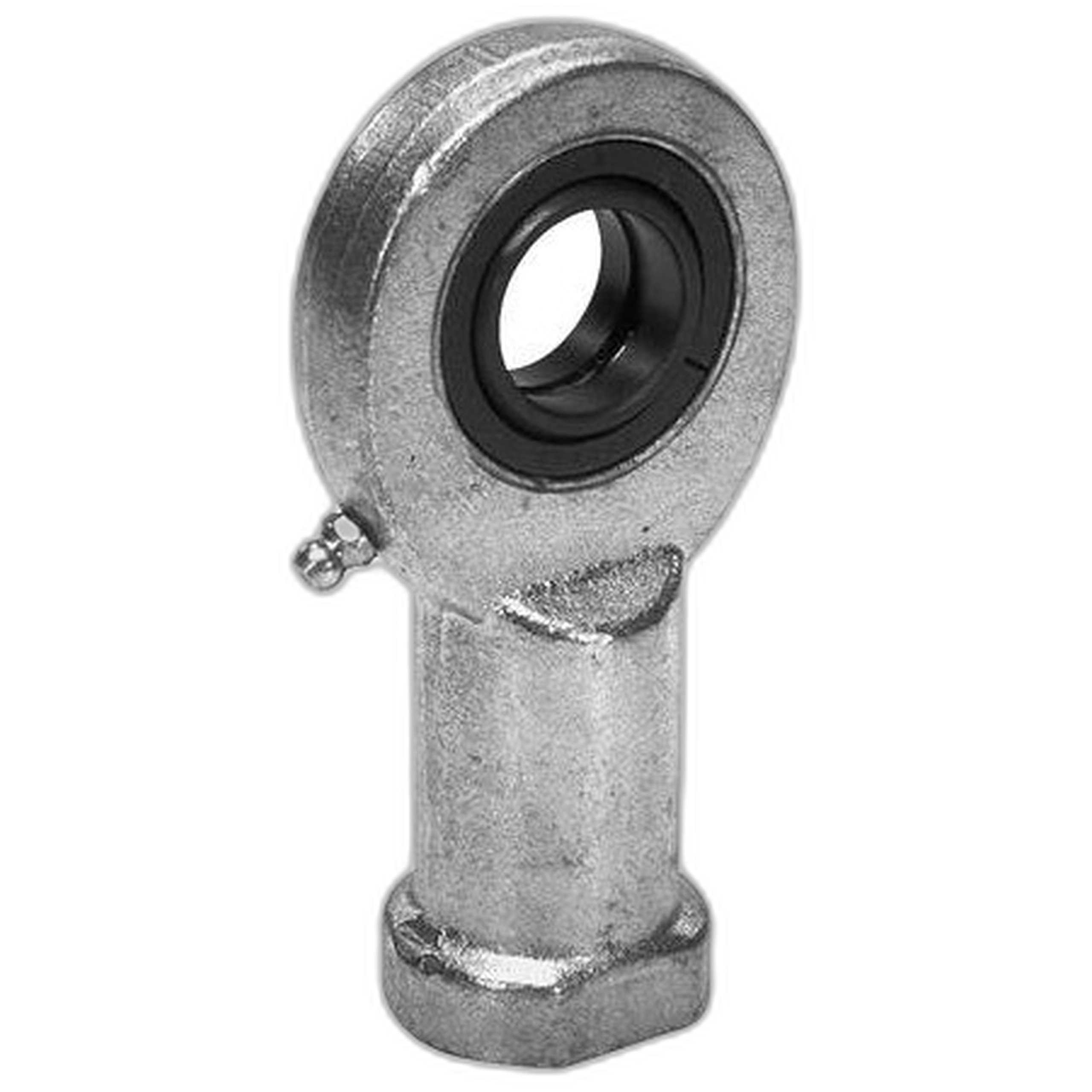

Końcówka siłownika 16 mm żeńska M16x2

Końcówka siłownika 16 mm żeńska M16 × 2 to końcówka przegubowa przeznaczona do połączenia tłoczyska siłownika z elementem maszyny. Umożliwia przenoszenie siły przy niewielkich odchyleniach kątowych, dlatego należy ją dobierać według średnicy, gwintu, wymiarów montażowych i obciążenia.

Najważniejsze cechy

• Wersja z gwintem wewnętrznym
• Numer oryginału: AEFPB16
• Średnica d: 16 mm
• Obciążenie dynamiczne: 9,3 kN
• Obciążenie statyczne: 28 kN
• Maksymalny kąt wychylenia: 30°
• Waga: 0,225 kg

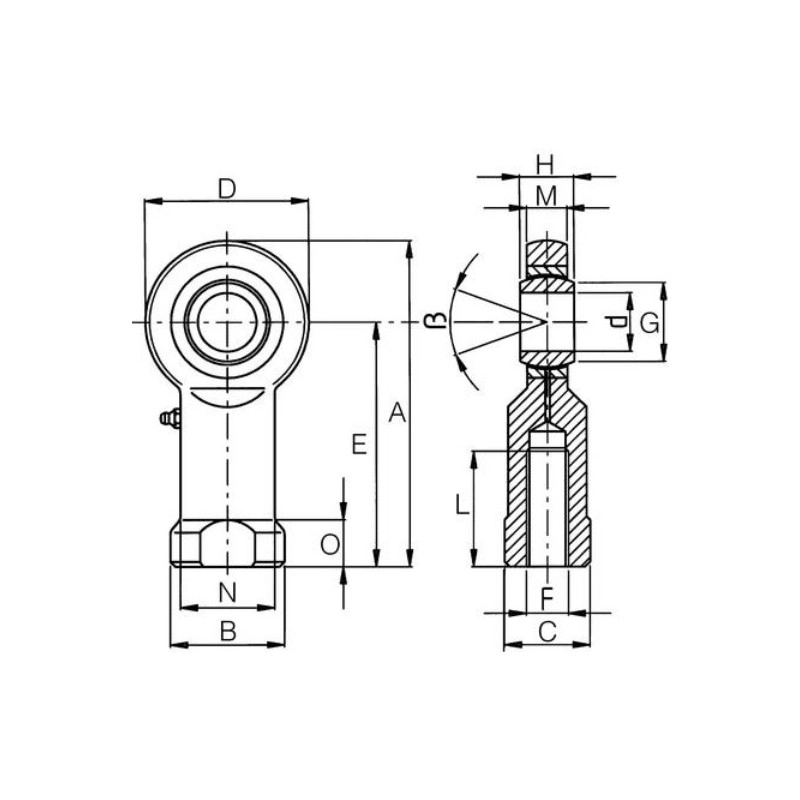

• Wymiary montażowe: A: 83 mm, B: 27 mm, C: 22 mm, D: 38 mm, E: 64 mm, F: M16 × 2

Parametry techniczne

• Numer oryginału: AEFPB16
• Średnica d: 16 mm
• Obciążenie dynamiczne: 9,3 kN
• Obciążenie statyczne: 28 kN
• Maksymalny kąt wychylenia: 30°
• Waga: 0,225 kg
• Wymiar A: 83 mm
• Wymiar B: 27 mm
• Wymiar C: 22 mm
• Wymiar D: 38 mm
• Wymiar E: 64 mm
• Wymiar F: M16 × 2
• Wymiar G: 19,3 mm
• Wymiar H: 21 mm
• Wymiar L: 33 mm
• Wymiar M: 15 mm
• Wymiar N: 22 mm
• Wymiar O: 8 mm

Ważne informacje

• Przed zakupem porównaj gwinty, wymiary, ciśnienie robocze i sposób montażu z wymienianą częścią.
