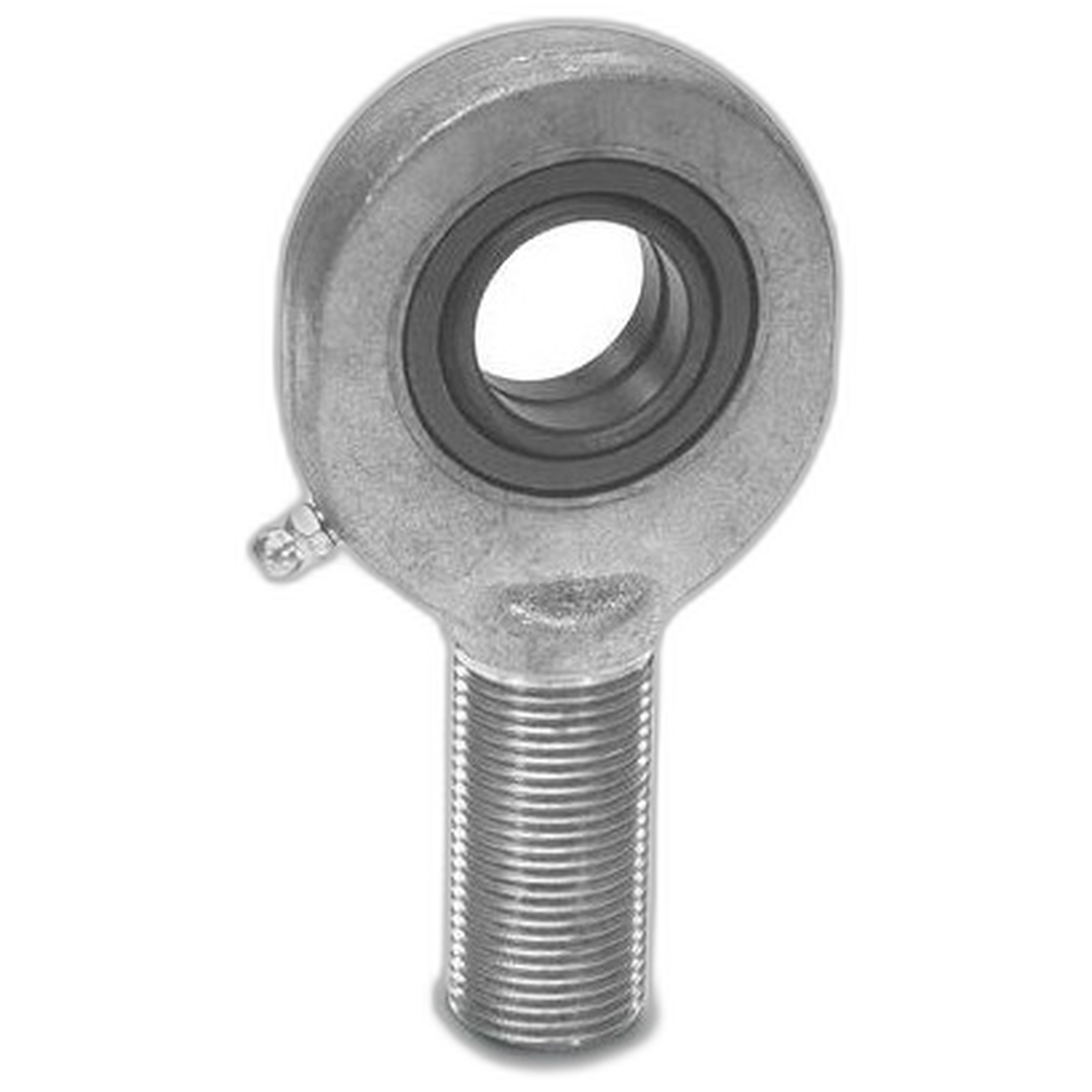

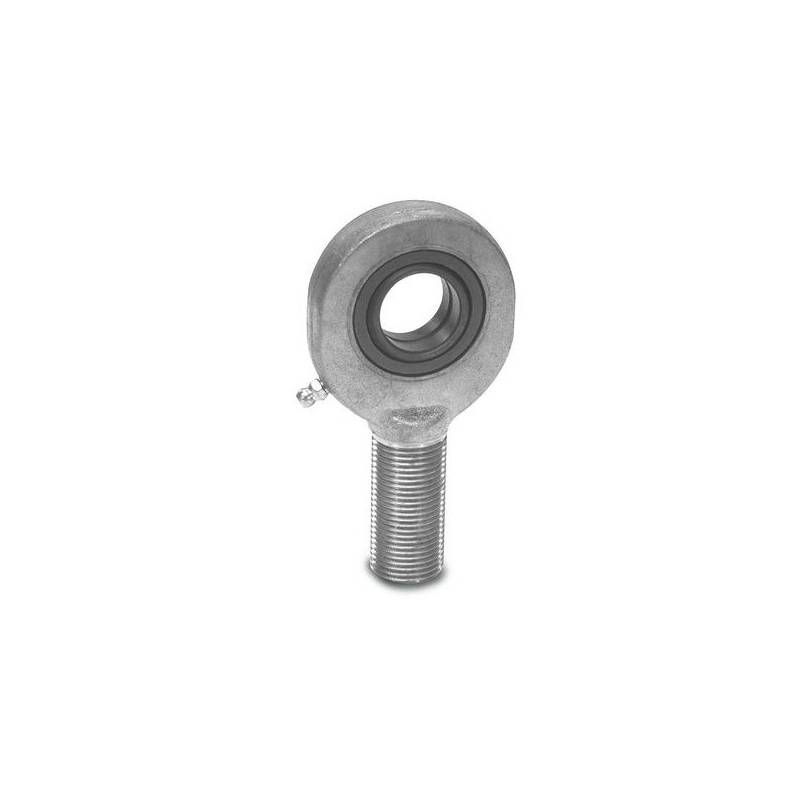

Końcówka siłownika 17 mm męska M16x2

Końcówka siłownika 17 mm męska M16 × 2 to końcówka przegubowa przeznaczona do połączenia tłoczyska siłownika z elementem maszyny. Umożliwia przenoszenie siły przy niewielkich odchyleniach kątowych, dlatego należy ją dobierać według średnicy, gwintu, wymiarów montażowych i obciążenia.

Najważniejsze cechy

• Wersja z gwintem zewnętrznym
• Numer oryginału: AEMD017
• Średnica d: 17 mm
• Obciążenie dynamiczne: 21,2 kN
• Obciążenie statyczne: 45 kN
• Maksymalny kąt wychylenia: 20°
• Waga: 0,190 kg

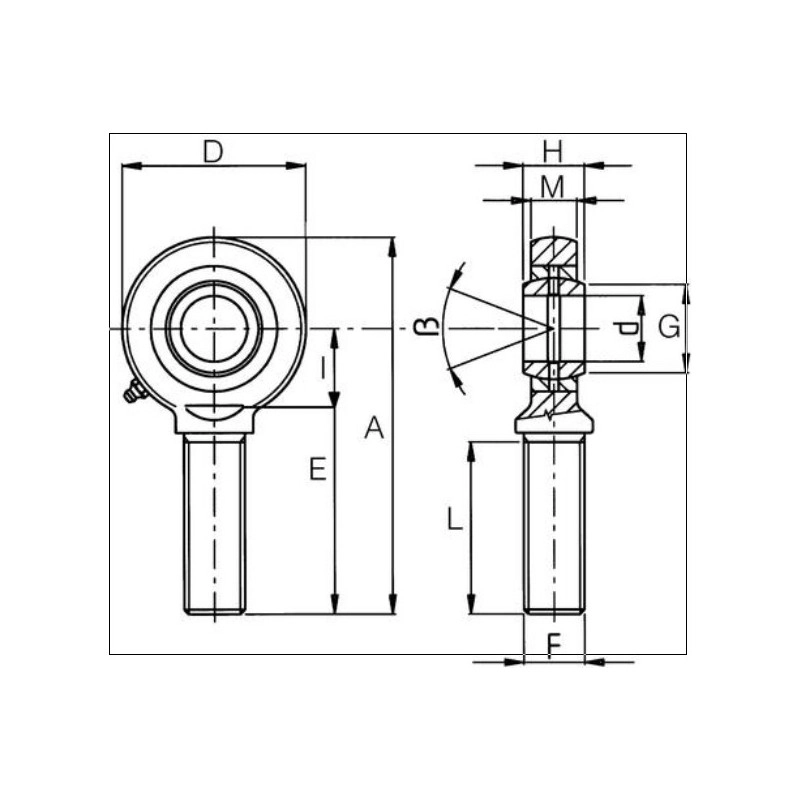

• Wymiary montażowe: A: 92 mm, D: 46 mm, E: 69 mm, F: M16 × 2, G: 20,7 mm, H: 14 mm

Parametry techniczne

• Numer oryginału: AEMD017
• Średnica d: 17 mm
• Obciążenie dynamiczne: 21,2 kN
• Obciążenie statyczne: 45 kN
• Maksymalny kąt wychylenia: 20°
• Waga: 0,190 kg
• Wymiar A: 92 mm
• Wymiar D: 46 mm
• Wymiar E: 69 mm
• Wymiar F: M16 × 2
• Wymiar G: 20,7 mm
• Wymiar H: 14 mm
• Wymiar I: 23 mm
• Wymiar L: 36 mm
• Wymiar M: 11 mm

Ważne informacje

• Przed zakupem porównaj gwinty, wymiary, ciśnienie robocze i sposób montażu z wymienianą częścią.
