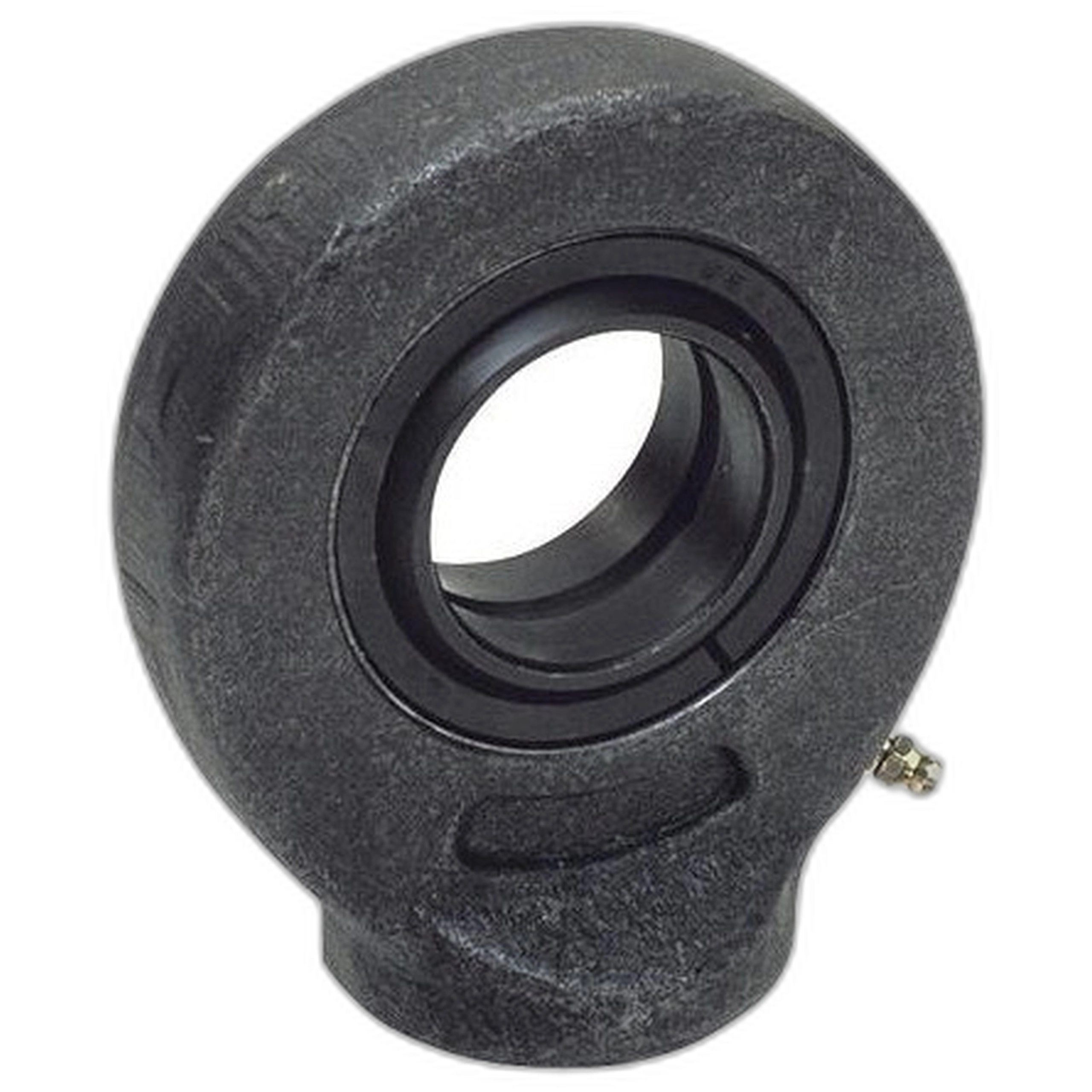

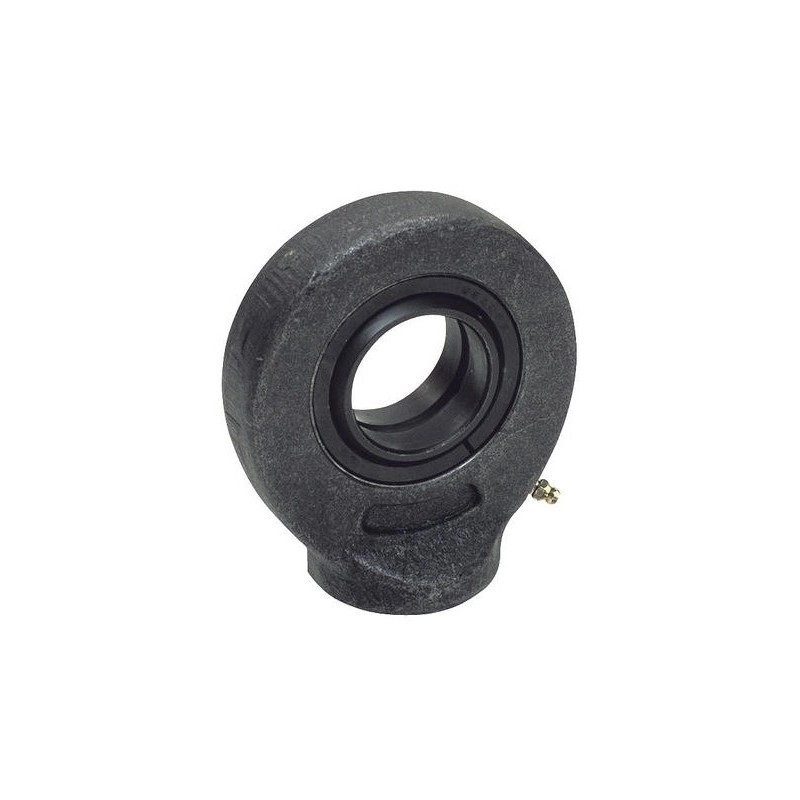

Końcówka siłownika 25 mm z kołkiem

Końcówka siłownika 25 mm z kołkiem to końcówka przegubowa przeznaczona do połączenia tłoczyska siłownika z elementem maszyny. Umożliwia przenoszenie siły przy niewielkich odchyleniach kątowych, dlatego należy ją dobierać według średnicy, gwintu, wymiarów montażowych i obciążenia.

Najważniejsze cechy

• Kołek montażowy w zestawie
• Obciążenie dynamiczne: 48 kN
• Obciążenie statyczne: 72 kN
• Maksymalny kąt wychylenia: 14°

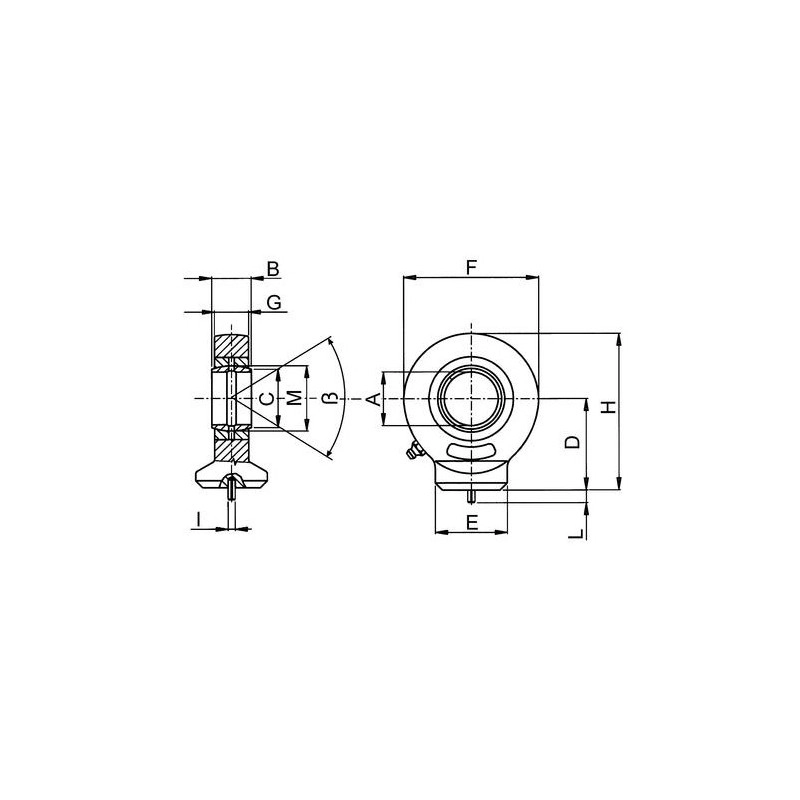

• Wymiary montażowe: A: 25 mm, B: 20 mm, C: 29 mm, D: 45 mm, E: 33,50 mm, F: 64 mm

Parametry techniczne

• Obciążenie dynamiczne: 48 kN
• Obciążenie statyczne: 72 kN
• Maksymalny kąt wychylenia: 14°
• Wymiar A: 25 mm
• Wymiar B: 20 mm
• Wymiar C: 29 mm
• Wymiar D: 45 mm
• Wymiar E: 33,50 mm
• Wymiar F: 64 mm
• Wymiar G: 17 mm
• Wymiar H: 77 mm
• Wymiar I: 4 mm
• Wymiar L: 6 mm
• Wymiar M: 33,50 mm

Ważne informacje

• Przed zakupem porównaj gwinty, wymiary, ciśnienie robocze i sposób montażu z wymienianą częścią.
