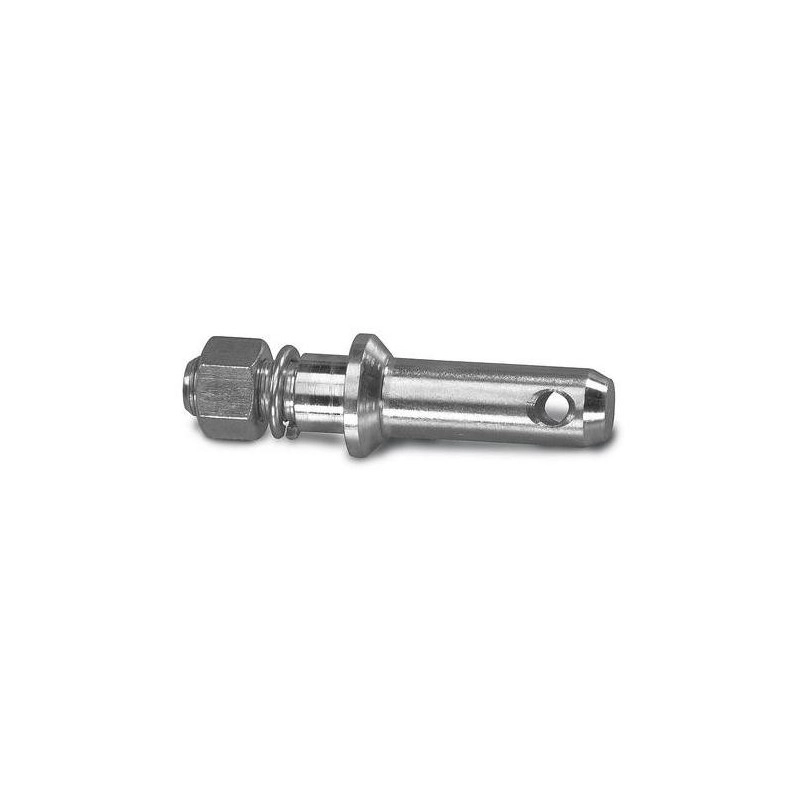

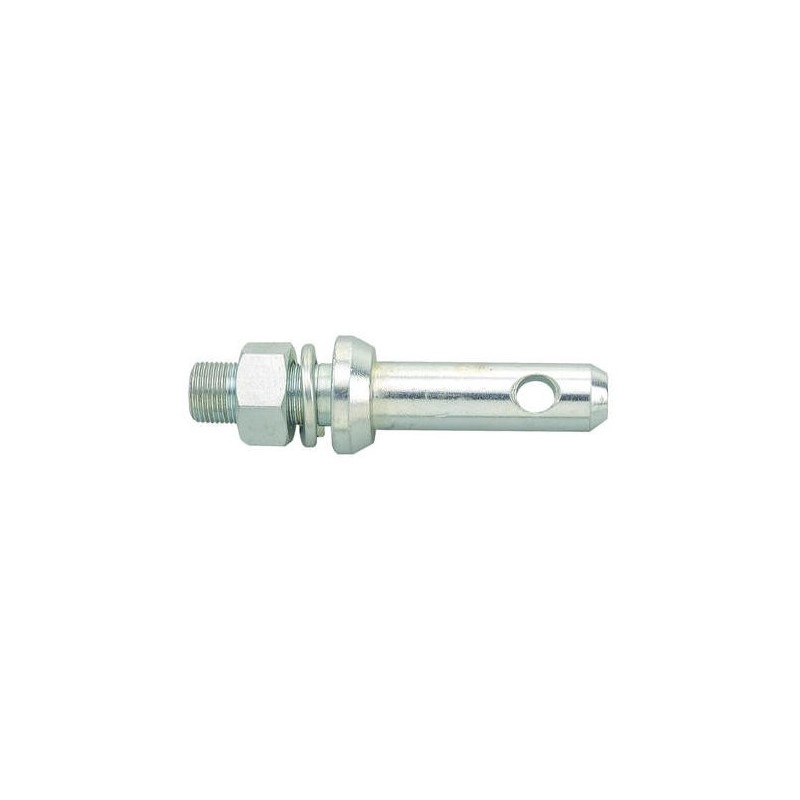

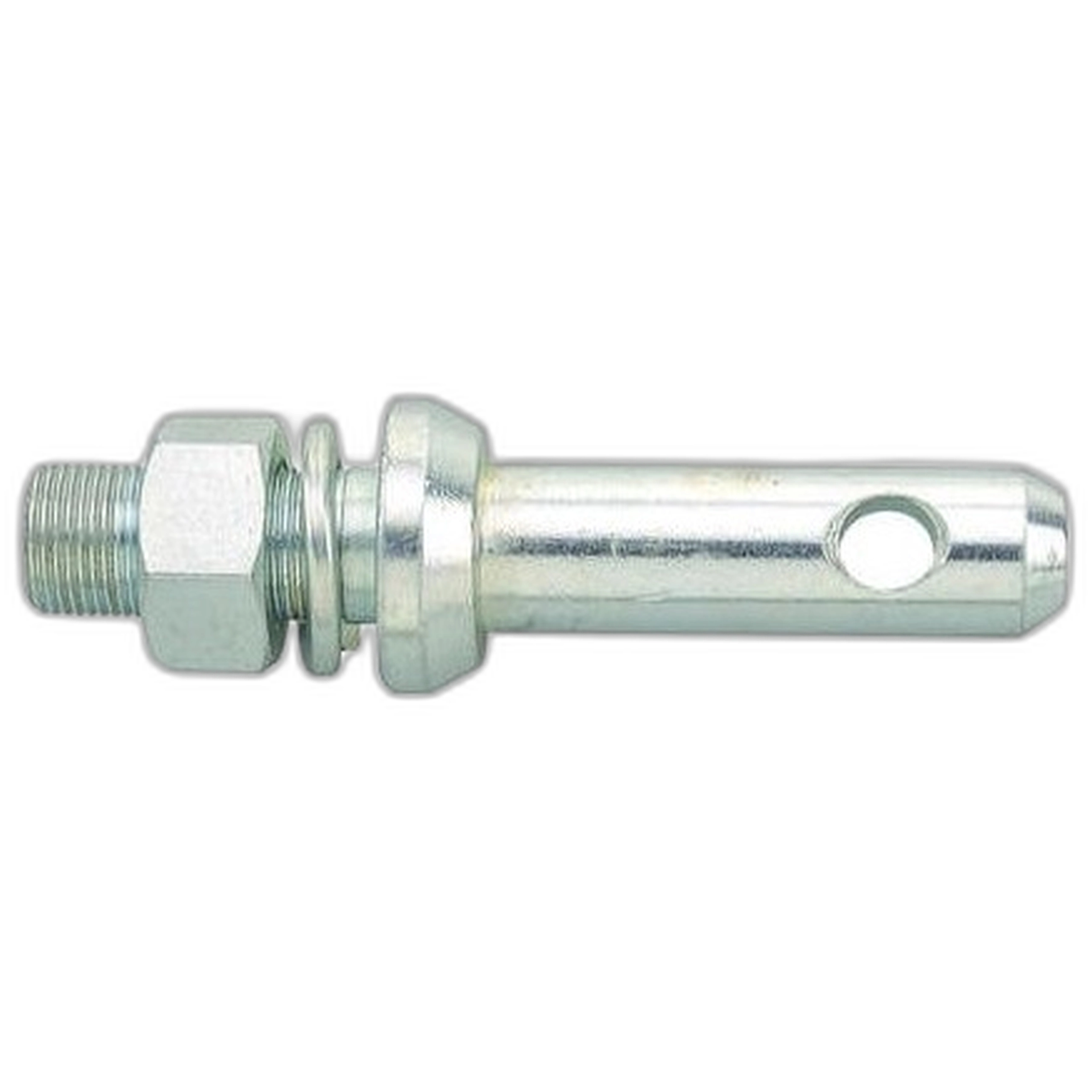

Sworzeń do wkręcenia 22-18

Sworzeń do wkręcenia 22-18 to sworzeń wkręcany przeznaczony do montażu w ramionach, zaczepach i elementach układu TUZ. Gwintowane mocowanie umożliwia trwałe osadzenie części, a stopniowana konstrukcja pozwala dopasować współpracujące otwory.

Najważniejsze cechy

• Gwint: 18 × 1,5
• Wymiary montażowe: A: 22 mm, B: 68 mm, C: 37 mm, D: 18 mm, E: 50 mm, F: 12 mm

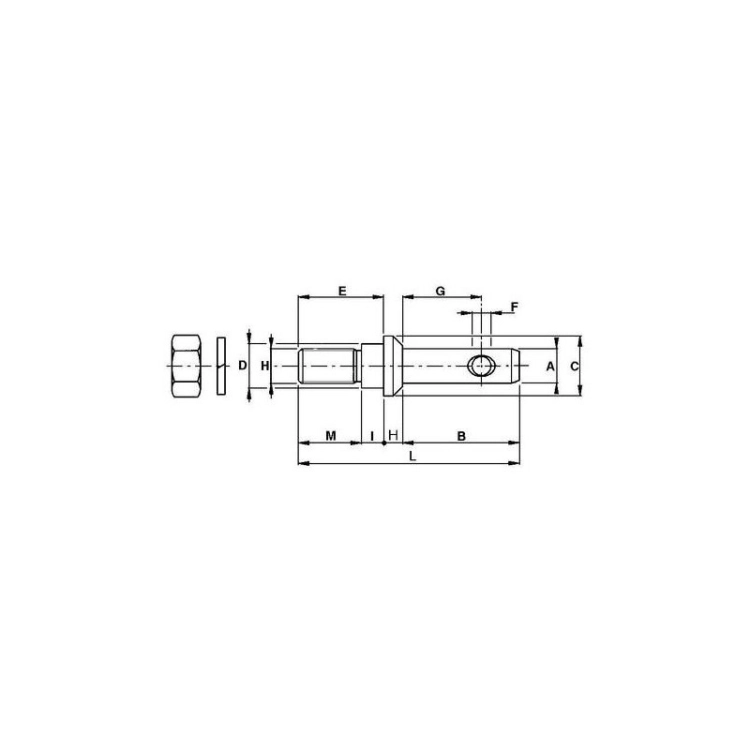

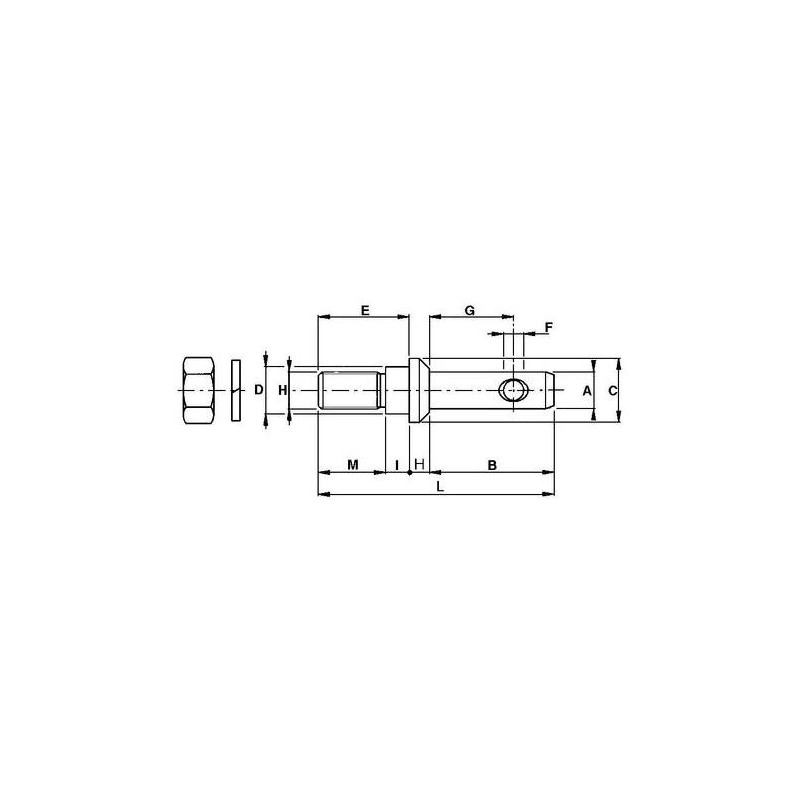

Parametry techniczne

• Wymiar A: 22 mm
• Wymiar B: 68 mm
• Wymiar C: 37 mm
• Wymiar D: 18 mm
• Wymiar E: 50 mm
• Wymiar F: 12 mm
• Wymiar G: 46 mm
• Wymiar H: 18 × 1,5
• Wymiar I: 5 mm
• Wymiar L: 130 mm
• Wymiar M: 45 mm

Ważne informacje

• Przed zakupem porównaj kategorię, średnice, długości i sposób mocowania z wymienianą częścią.
