Wał SMART LINE BLACK szerokokątny pojedynczy ze sprz. ciernym L1600, 1240Nm

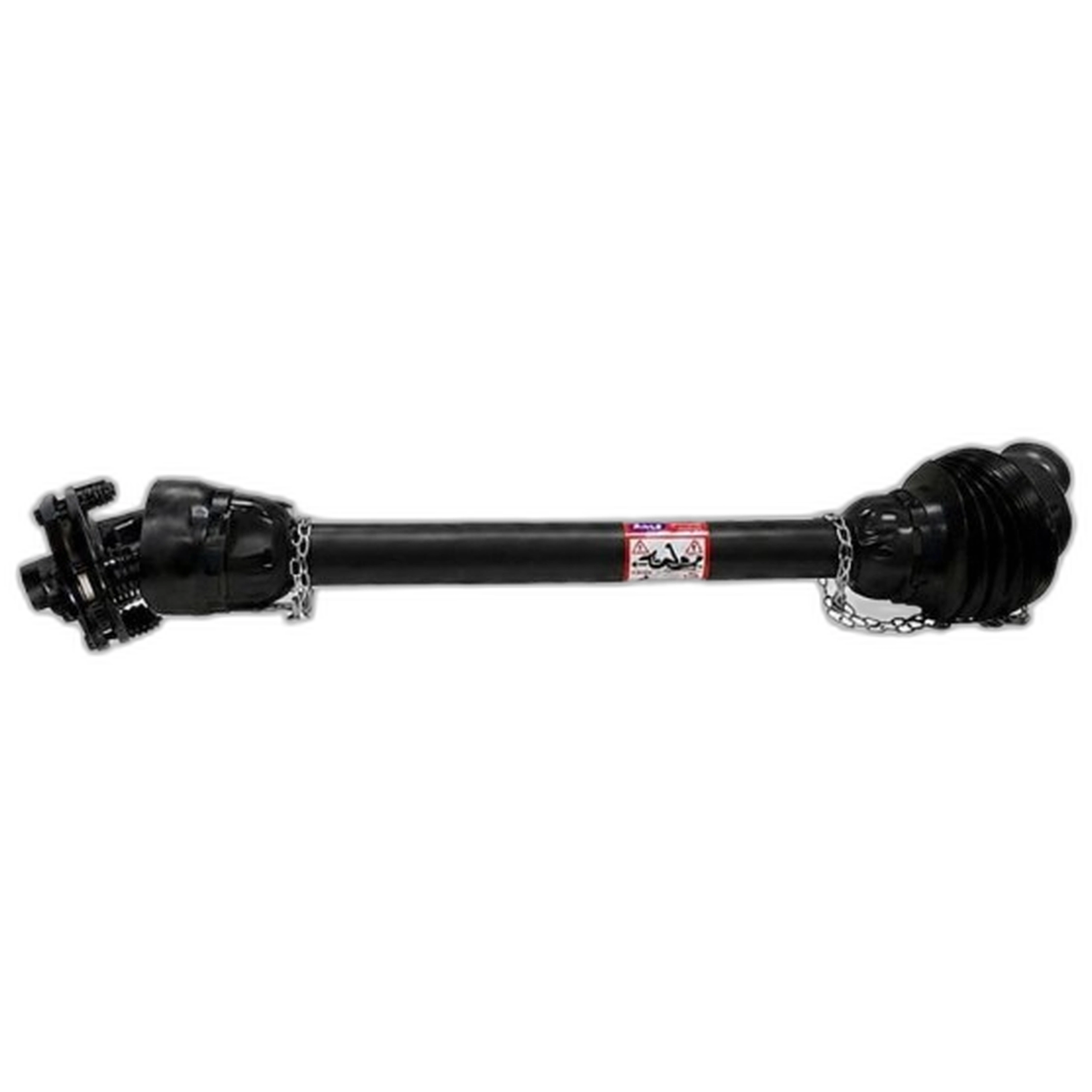

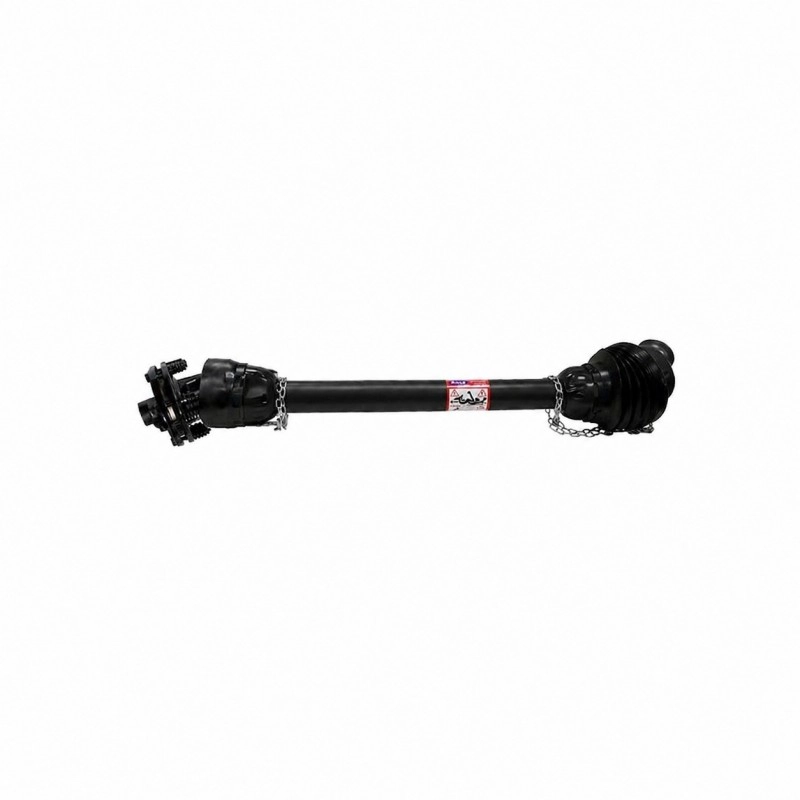

Wał SMART LINE BLACK szerokokątny pojedynczy ze sprz. ciernym marki AMA Cardan to wał przegubowo-teleskopowy do przenoszenia napędu między ciągnikiem a maszyną rolniczą. Podstawowe dane: moment pracy ciągłej 1240 Nm (kategoria 8), długość całkowita w złożeniu 1600 mm.

Najważniejsze cechy produktu

• Moment pracy ciągłej 1240 Nm (kategoria 8)
• Przyłącza 1 3/8-6 po obu stronach
• Sprzęgło cierne o momencie zadziałania 2200 Nm
• Przegub szerokokątny (homokinetyczny): przegub z jednej strony
• Kąt pracy: maks. 35° (chwilowy maks. 80°)
• Profil rury: trójkątny
• Zabezpieczenie od strony ciągnika: zatrzask boczny

Parametry techniczne

• Kategoria: 8
• Moment pracy ciągłej [Nm]: 1240
• Długość: 1600 mm
• Widłak ciągnik: 1 3/8-6
• Widłak maszyna: 1 3/8-6
• Krzyżak równoramienny: 35x106.5
• Krzyżak nierównoramienny: 32x106/36x89
• Moc przy 1000 rpm: 74 kW
• Moc przy 540 rpm: 47 kW
• Profil rury: trójkątny
• Przegub homokinetyczny: Przegub z jednej strony
• Kąt pracy: maks. 35° (chwilowy maks. 80°)
• Moment sprzęgła: 2200 Nm
• Zabezpieczenie maszyna: Pierścień
• Zabezpieczenie ciągnik: Zatrzask boczny
• Typ sprzęgła: cierne

Zastosowanie

Wał służy do przenoszenia napędu z wałka odbioru mocy (WOM) ciągnika na maszynę rolniczą. Przy doborze należy kierować się momentem pracy ciągłej, kategorią, długością w złożeniu oraz typem przyłączy. Przegub szerokokątny umożliwia pracę pod dużymi kątami załamania, np. podczas nawrotów, bez odłączania napędu. Sprzęgło cierne chroni układ napędowy przed chwilowymi przeciążeniami.
