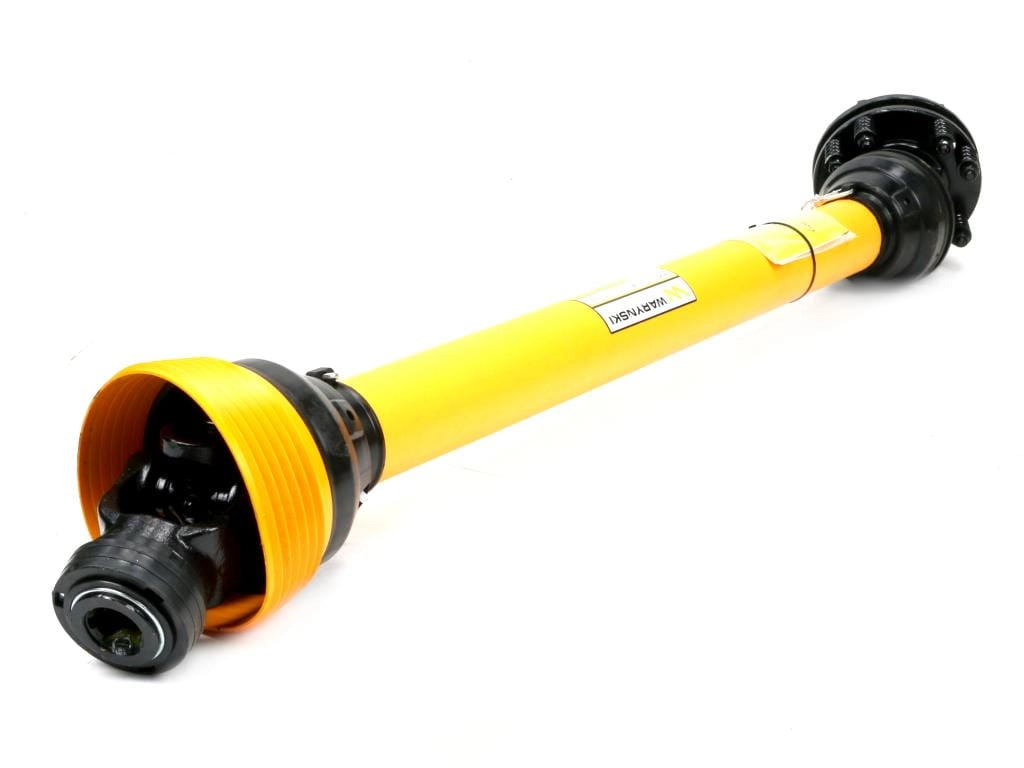

Wał przegubowo-teleskopowy 860-1250mm 830Nm sprzęgło cierne 1200Nm Z21 CE 2020 seria 6R Waryński

Wały Serii R Waryński zostały stworzone z myślą o najwyższych wymaganiach użytkowników, a ich zmieniona konstrukcja pozwoliła na zwiększenie żywotności i wytrzymałości o ponad 15%. Dzięki zastosowaniu specjalistycznego systemu blokującego, wały Waryński zapewniają szybki montaż oraz bezpieczeństwo użytkowania, będąc w pełni zgodne z obowiązującymi normami.

Wysoką jakość produktu gwarantują widłaki wykonane ze stali wysokowęglowej, krzyżaki wyposażone w specjalne łożyska o podwyższonej wytrzymałości, a także obudowy wałów przegubowo-teleskopowych Waryński, które są odporne na uderzenia mechaniczne, działanie promieni UV oraz niskie temperatury.

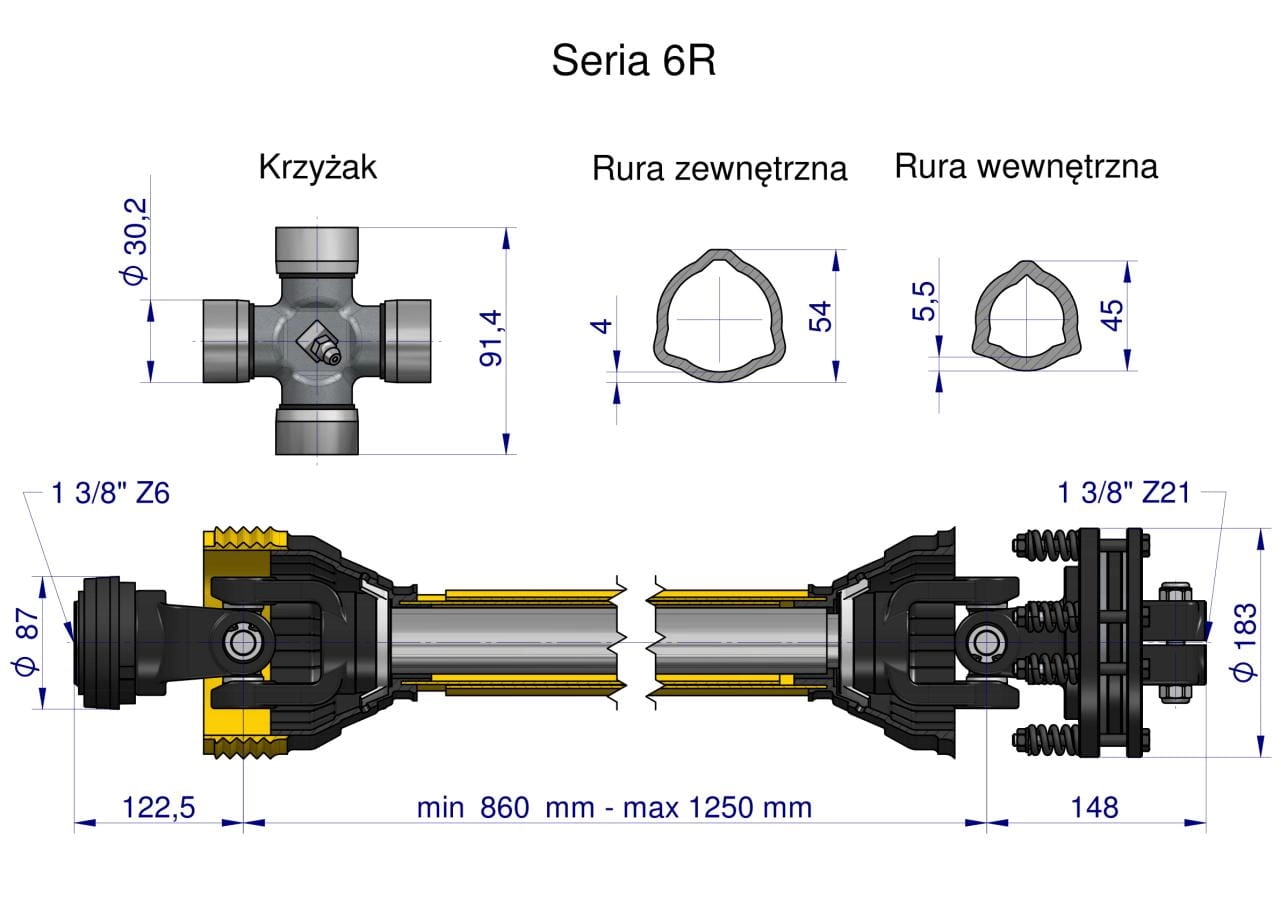

Parametry techniczne

• Mocowanie do traktora: 1 3/8" - Z6 cal
• Mocowanie do maszyny: 1 3/8" - Z21 cal
• Rodzaj łącznika teleskopowego: Rura trójkątna
• Długość minimalna: 860 mm
• Długość maksymalna: 1250 mm
• Moc nominalna: 47 (64) KW (KM)
• Sprzęgło: Sprzęgło cierne
• Grubość rury wewnętrznej: 45 mm
• Grubość rury zewnętrznej: 54 mm
• Średnica łożyska: 30,2 mm
• Wysokość krzyżaka: 91,4 mm
• Moment obrotowy: 830 Nm
• Moment rozłączający sprzęgło: 1200 Nm
• Kąt pracy: Max 17°
• Grubość ścianki rury wewnętrznej: 5,5 mm
• Grubość ścianki rury zewnętrznej: 4 mm
• Sprzęgło od strony Maszyny: Sprzęgło cierne
• Sprzęgło od strony Traktora: Brak
• Kod CN: 87085099
• Współpracuje z elementami:
  • Widłak zewnętrzny - WR227601
  • Krzyżak - WR219601
  • Widłak rury wewnętrznej - WR219607
  • Widłak rury zewnętrznej - WR219606
  • Rura wewnętrzna - WR2363705, WR2140600
  • Rura zewnętrzna - WR2362735, WR2141600
  • Obudowa - WR22961129

Zastosowanie

Wał przegubowo-teleskopowy Waryński ze sprzęgłem ciernym Z21 CE seria 6R jest kluczowym elementem w systemach przeniesienia napędu maszyn rolniczych i ogrodniczych. Idealnie sprawdzi się w połączeniu z różnego rodzaju urządzeniami wymagającymi niezawodnego i bezpiecznego przekazywania mocy z ciągnika.

Sprzęgło cierne Z21 CE o momencie rozłączającym 1200 Nm zapewnia ochronę przed przeciążeniami, co jest niezwykle ważne dla długiej żywotności zarówno wału, jak i podłączonej maszyny. Dzięki temu wał jest odpowiedni do pracy z maszynami takimi jak kosiarki, rozrzutniki obornika, opryskiwacze, prasy czy inne urządzenia napędzane wałem odbioru mocy (WOM), gdzie wymagana jest ochrona przed nagłymi skokami obciążenia.
